Gdzie jest pompa paliwa w Mercedesie W124? Lokalizacja i dostępatek

W Mercedesie W124 pompy paliwa zwykle znajdują się pod samochodem, z tyłu, w pobliżu zbiornika i tylnej osi. W wielu wersjach producent zamontował je po prawej stronie, obok filtra paliwa, a całość osłonił metalową blachą. Dokładne położenie zależy jednak od silnika i rocznika. Dlatego przed poszukiwaniem sprawdzam przebieg przewodów paliwowych oraz liczbę pomp.

Najpierw upewniam się, że samochód stoi bezpiecznie, a zapłon jest wyłączony, ponieważ pracuję przy paliwie. Następnie zdejmuję osłonę i szukam cylindrycznego korpusu pompy, filtra oraz przewodów biegnących do zbiornika i silnika. Jeśli pompa nie działa, sprawdzam także bezpiecznik, przekaźnik, złącza i zasilanie — nie zakładam od razu, że sama pompa jest uszkodzona. Ponadto instalacja LPG w niektórych autach może ingerować w jej obwód. Jak już dotykamy tego tematu to sprawdź, jaki samochód wybrać do LPG.

Przed pracą przy układzie paliwowym zadbaj o bezpieczeństwo i wyłącz zapłon. Dokładne sprawdzenie przewodów oraz zasilania pomoże uniknąć niepotrzebnej wymiany części.

Pompa milczy? Usterka może tkwić w przekaźniku lub przewodach

Warto odróżnić elementy pod autem od sterowników w komorze silnika. Za akumulatorem w W124 mogą znajdować się trzy większe moduły: między innymi sterownik z bezpiecznikiem, mały srebrny moduł oraz urządzenie oznaczone „MAS”. Żaden z nich nie jest pompą paliwa. Dlatego gdy pompa milczy, kontroluję też przekaźnik i przewody łączące te elementy, zamiast wymieniać części na chybił trafił.

Ponieważ W124 produkowano z różnymi układami paliwowymi, położenie osprzętu potwierdzam dla konkretnej wersji silnikowej. Przed zakupem części zapisuję numer pompy, liczbę króćców i przebieg przewodów. Po montażu sprawdzam szczelność połączeń. Dzięki temu szybciej ustalam, czy problem dotyczy pompy, jej zasilania, przekaźnika, czy dodatkowej instalacji.

Gdzie szukać pompy paliwa w Mercedesie W124 i jak uzyskać do niej dostęp

Poniższa lista wskazuje, gdzie znaleźć pompę paliwa w W124, jak dostać się do jej zespołu oraz co sprawdzić, gdy pompa się nie uruchamia, choć działa prawidłowo.

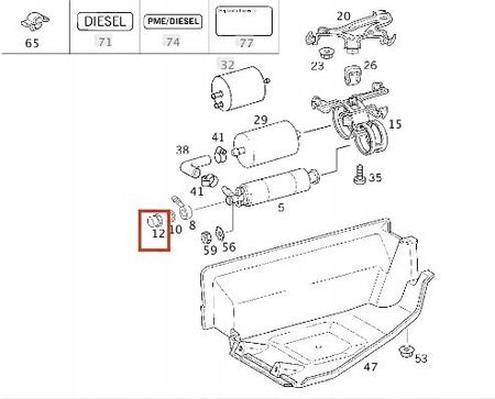

Najpierw sprawdź tył samochodu. Pompa paliwa znajduje się pod tylną częścią nadwozia, obok zbiornika. Zwykle tworzy zespół z filtrem i przewodami, jednak dokładne położenie oraz układ elementów zależą od wersji silnikowej i rocznika.
Następnie uzyskaj dostęp od spodu. Ustaw samochód bezpiecznie nad kanałem lub na podnośniku i odszukaj zespół pompy przy zbiorniku. Zanim odłączysz przewody, odłącz akumulator. Pracuj z dala od źródeł ognia, ponieważ w układzie może pozostać paliwo pod ciśnieniem.
Zanim uznasz pompę za uszkodzoną, sprawdź jej zasilanie. Skontroluj bezpiecznik, przewody i przekaźnik. W niektórych W124 elementy sterujące znajdują się za akumulatorem. Mogą tam być trzy większe moduły: moduł z bezpiecznikiem, mały srebrny sterownik oraz urządzenie oznaczone „MAS”. Ich rozmieszczenie zależy od wersji auta.
Jeśli samochód ma instalację LPG, sprawdź także jej połączenia. Dodatkowy przekaźnik lub przewody instalacji gazowej mogą przerywać zasilanie pompy benzynowej. Gdy pompa działa, ale się nie uruchamia, sprawdź, czy przewody od modułu z bezpiecznikiem nie zostały wpięte w układ LPG, a także zweryfikuj przekaźnik gazowy.
Na koniec zestaw objawy z wynikiem pomiaru. Brak pracy pompy nie oznacza od razu jej awarii — przyczyną może być bezpiecznik, przekaźnik, sterownik lub przerwa w przewodach. Zmierz napięcie na złączu pompy podczas rozruchu, aby ustalić, czy problem dotyczy zasilania, czy samego zespołu pompy.

Dostęp do pompy i jej przewodów za akumulatorem

Do pompy i jej przewodów za akumulatorem bywa ciasno, ale zwykle można się tam dostać bez rozbierania połowy auta. Najpierw wyłączam zapłon, wyjmuję kluczyk i odłączam ujemną klemę akumulatora, aby ograniczyć ryzyko zwarcia. Następnie sprawdzam, czy wiązkę zasłania osłona albo uchwyt. W niektórych samochodach za akumulatorem znajdują się trzy większe sterowniki: moduł z bezpiecznikiem, mały srebrny sterownik oraz element oznaczony napisem „MAS”.

Zanim rozłączę przewody, fotografuję ich ułożenie i oznaczam wtyczki, dzięki czemu łatwiej je później podłączyć. Szczególną uwagę poświęcam sterownikowi z bezpiecznikiem: może wychodzić z niego kilka kabli, a jeden z nich bywa poprowadzony przez przekaźnik instalacji gazowej. Nie zakładam jednak, że to właśnie ten moduł jest przyczyną usterki. Zamiast tego sprawdzam złącza pod kątem korozji, wilgoci, nadtopień i poluzowanych styków, a bezpiecznik kontroluję miernikiem.

Brak zasilania pompy? Usterka może kryć się w wiązce

Gdy pompa paliwa się nie załącza, choć wygląda na sprawną, sprawdzam kolejno zasilanie, masę i przekaźniki. A jak już mowa o tym, sprawdź, gdzie zamontować zaworek zwrotny paliwa. Miernikiem kontroluję napięcie na przewodach podczas włączania zapłonu i rozruchu. Ponieważ w wielu autach pompa działa tylko przez krótką chwilę po przekręceniu kluczyka, pomiar wykonuję szybko. Jeśli przewód nie otrzymuje zasilania, sprawdzam wiązkę od pompy w stronę sterowników, kontrolując każdy dostępny styk. Warto też sprawdzić mały srebrny moduł, ale dopiero po upewnieniu się, że bezpiecznik, przekaźnik i połączenia masowe działają prawidłowo.

W samochodzie z instalacją LPG dodatkowy przekaźnik może odcinać zasilanie pompy podczas jazdy na gazie, dlatego kontroluję również jego podłączenie i styki. Nie zwieram przewodów „na próbę” bez schematu, ponieważ pomyłka może uszkodzić sterownik lub instalację. Po zakończeniu kontroli ponownie mocuję wiązkę, zakładam osłony, a dopiero potem podłączam akumulator. Jeśli nie wiem, który z trzech modułów odpowiada za dany obwód, sprawdzam schemat elektryczny konkretnego modelu albo zlecam pomiar elektrykowi samochodowemu.

Wskazówka: W W124 układ sterowników i przebieg przewodów mogą różnić się zależnie od rocznika, silnika oraz instalacji LPG, dlatego przed odpinaniem złączy warto porównać je ze schematem właściwym dla konkretnego egzemplarza.

Rola sterowników i przekaźnika gazu w zasilaniu pompy

Gdy pompa paliwa działa, ale nie uruchamia się po przekręceniu kluczyka, najpierw sprawdziłbym sterowniki i przekaźniki, zamiast od razu wymieniać pompę. Za akumulatorem mogą znajdować się trzy moduły: większy sterownik z bezpiecznikiem, mały srebrny element oraz urządzenie oznaczone napisem „MAS”. Warto dokładnie prześledzić ich połączenia, ponieważ pojedynczy uszkodzony przewód lub zaśniedziały styk może przerwać zasilanie.

Szczególną uwagę poświęciłbym przewodowi poprowadzonemu przez przekaźnik instalacji gazowej. W wielu układach LPG przekaźnik odcina zasilanie pompy benzynowej podczas jazdy na gazie, aby paliwo nie krążyło niepotrzebnie. Zużyte styki, błędne podłączenie przewodu albo brak sygnału na cewce mogą jednak uniemożliwić uruchomienie pompy także podczas pracy silnika na benzynie. Dlatego sprawdziłbym bezpiecznik, napięcie na wejściu i wyjściu przekaźnika oraz ciągłość przewodu.

Jeden pomiar może uchronić przed kosztowną wymianą części

Pompa, która działa po podłączeniu napięcia, nie musi oznaczać sprawnego układu sterowania. Sterownik silnika wysyła sygnał, a przekaźnik przekazuje pompie większy prąd, więc awaria każdego z tych elementów może powodować podobny objaw. Zmierzyłbym napięcie przy pompie podczas włączania zapłonu i kręcenia rozrusznikiem, a ponadto sprawdził masę oraz bezpieczniki. Zanotowane wyniki pomiarów pomogą uniknąć wymiany kolejnych modułów na chybił trafił.

Jeśli większy sterownik z bezpiecznikiem i przekaźnik gazu działają prawidłowo, sprawdziłbym mały srebrny moduł oraz element „MAS” — ale dopiero po potwierdzeniu, że dociera do nich zasilanie. Jak już zgłębiasz temat to sprawdź, gdzie znajduje się przekaźnik świec żarowych w mercedesie w204. Przed rozpoczęciem prac odłączyłbym akumulator i unikał zwierania przewodów przypadkowymi próbnikami, by nie uszkodzić elektroniki. Najlepiej sprawdzać kolejno bezpiecznik, masę, przewody i przekaźnik, a dopiero na końcu sterownik. Taka metoda ułatwia znalezienie przyczyny i ogranicza niepotrzebne koszty.

Wskazówka: Jeśli W124 ma instalację LPG, porównaj zasilanie pompy podczas próby uruchomienia na benzynie i na gazie. Uszkodzony przekaźnik LPG może odcinać pompę także wtedy, gdy silnik powinien pracować na benzynie — zanim ją wymienisz, sprawdź napięcie przed przekaźnikiem i za nim.

Co sprawdzić, gdy sprawna pompa paliwa się nie załącza

Jeśli sprawna pompa paliwa się nie załącza, sprawdź po kolei układ zasilania i sterowania: bezpiecznik, przekaźnik, przewody oraz dodatkowe połączenia instalacji gazowej.

Bezpiecznik pompy: upewnij się, że bezpiecznik nie jest przepalony i prawidłowo styka. Obejrzyj też przewody przy sterownikach za akumulatorem, zwłaszcza przy module z bezpiecznikiem.
Przekaźnik pompy: sprawdź, czy załącza się po włączeniu zapłonu oraz czy na jego wejściu i wyjściu pojawia się napięcie. Uszkodzony przekaźnik lub jego styki mogą odciąć zasilanie sprawnej pompy.
Instalacja LPG: skontroluj przewód pompy poprowadzony przez przekaźnik instalacji gazowej. Awaria przekaźnika albo przerwa w połączeniu mogą zablokować zasilanie pompy paliwa.
Pozostałe sterowniki: jeśli bezpiecznik i przekaźnik działają prawidłowo, sprawdź pozostałe moduły za akumulatorem, w tym mały srebrny sterownik oraz moduł oznaczony „MAS”. Obejrzyj ich wtyczki i przewody, ale pamiętaj, że sam wygląd modułu nie przesądza o jego uszkodzeniu.
Napięcie przy pompie i masa: podczas próby uruchomienia zmierz napięcie przy pompie i sprawdź jej połączenie z masą. Jeśli zasilanie nie dociera, szukaj usterki w obwodzie sterowania lub przewodach — nie zakładaj od razu awarii samej pompy.

Źródła:

https://mb201-124.eu/topic/15172-pompy-paliwa-sprawne-ale-nie-zalaczaja-sie/

FAQ - Najczęstsze pytania i odpowiedzi

Gdzie znajduje się pompa paliwa w Mercedesie W124?

Zwykle pod tylną częścią samochodu, w pobliżu zbiornika i tylnej osi. W wielu wersjach znajduje się po prawej stronie, obok filtra paliwa, pod metalową osłoną. Dokładne położenie zależy od silnika i rocznika.

Jak uzyskać dostęp do pompy paliwa?

Dostęp jest od spodu auta. Samochód należy bezpiecznie ustawić nad kanałem lub na podnośniku, wyłączyć zapłon i odłączyć akumulator przed rozłączaniem przewodów. Trzeba zachować ostrożność, bo w układzie może pozostać paliwo pod ciśnieniem.

Jak rozpoznać pompę paliwa w W124?

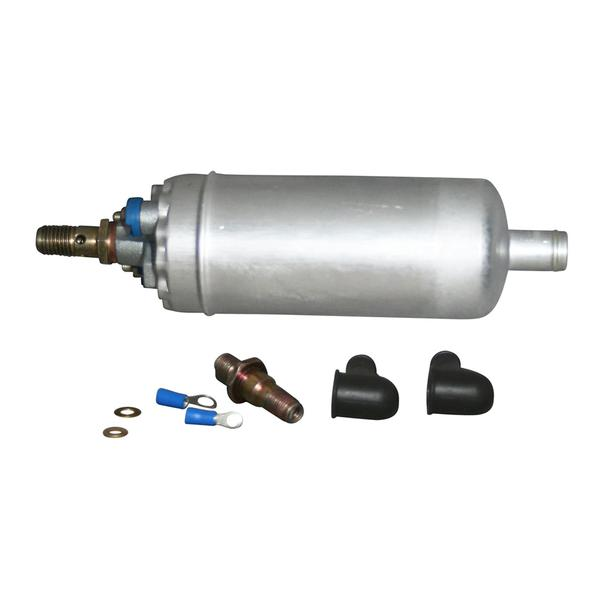

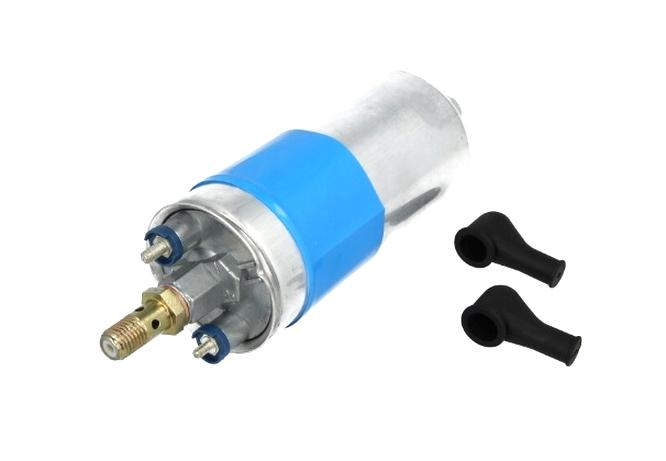

Szukaj cylindrycznego korpusu połączonego z filtrem i przewodami biegnącymi między zbiornikiem a silnikiem. Przed zakupem części warto sprawdzić numer pompy, liczbę króćców i przebieg przewodów.

Co sprawdzić, jeśli pompa nie uruchamia się?

Skontroluj bezpiecznik, przekaźnik, zasilanie, masę, złącza i przewody. Zmierz napięcie przy pompie podczas próby uruchomienia. Brak pracy pompy nie oznacza automatycznie, że sama pompa jest uszkodzona.

Jak instalacja LPG może wpływać na działanie pompy paliwa?

Przekaźnik instalacji LPG może odcinać zasilanie pompy benzynowej. Jeśli pompa nie uruchamia się, sprawdź podłączenie tego przekaźnika oraz napięcie przed nim i za nim. Rozmieszczenie przewodów i sterowników może różnić się zależnie od wersji auta, dlatego warto skorzystać ze schematu właściwego dla danego egzemplarza.
