Wybór odpowiednich zabezpieczeń dla silnika 3 kW stanowi kluczowy aspekt, który w znaczący sposób wpływa na jego żywotność oraz bezpieczeństwo pracy. Na początku koniecznie należy zidentyfikować warunki, w jakich silnik będzie funkcjonować. Czynniki, takie jak temperatura, wilgotność oraz charakter odbioru mocy, mają ogromne znaczenie. Na przykład, jeśli silnik operuje w wilgotnej hali, w której występuje ryzyko zwarć, warto zaimplementować wyłączenie różnicowo-prądowe działające przy prądzie 30 mA. Biorąc pod uwagę rodzaj zasilania, nie można zapomnieć o ochronie przeciwporażeniowej, szczególnie w kontekście aplikacji przemysłowych.
- Zidentyfikowanie warunków pracy silnika 3 kW jest kluczowe dla wyboru odpowiednich zabezpieczeń.
- Warto zastosować zabezpieczenia różnicowo-prądowe, szczególnie w wilgotnym środowisku.
- Wyłączniki nadprądowe są niezbędne dla ochrony silnika przed przeciążeniem i zwarciem.
- Czujniki poziomu cieczy lub presostaty są istotne, aby zabezpieczyć pompy przed suchobiegiem.
- Detektory zaniku fazy są ważne w przypadku silników trójfazowych, aby uniknąć przeciążeń.
- Odpowiedni dobór wyłącznika silnikowego ma kluczowe znaczenie dla ochrony silnika przed uszkodzeniami.
- Inwestycja w monitoring i zabezpieczenia zwiększa bezpieczeństwo oraz niezawodność systemu.
Przechodząc dalej, dobrze skupić się na doborze odpowiednich zabezpieczeń przeciążeniowych oraz zwarciowych. W tym przypadku kluczowe stają się wyłączniki nadprądowe, które zapewniają ochronę zarówno silnika, jak i instalacji zasilającej. Jak masz czas i chęci to odkryj, który silnik w E90 zapewni najlepsze osiągi. Dla silnika o mocy 3 kW prąd znamionowy чаще определится в пределах 5 A. Dlatego bezpieczniki klasy C, przystosowane do rozruchów, będą właściwym wyborem. Warto pamiętać, że przy wyborze wyłącznika należy zwrócić uwagę, by wartość prądu zadziałania nie była mniejsza niż 1,45 Iz, co pomoże uniknąć niepożądanych wyłączeń w trakcie normalnej pracy silnika.
Zabezpieczenia przed suchobiegiem są kluczowe w przypadku pomp
W sytuacji zastosowania w pompach, gdzie może istnieć ryzyko pracy na sucho, znaczenie odpowiednich zabezpieczeń staje się jeszcze bardziej wyraźne. W tym kontekście warto zastosować czujniki, takie jak presostaty czy przepływomierze, które można skonfigurować, by automatycznie wyłączały silnik w przypadku niskiego poziomu cieczy. Na przykład, jeśli ciśnienie spadnie poniżej 0,5 bara, silnik zostanie odłączony od zasilania, co zapobiega ewentualnym uszkodzeniom. Tego typu rozwiązania charakteryzują się relatywnie niskimi kosztami, jednocześnie gwarantując skuteczną ochronę.
Dodatkowo, warto zainwestować w ochronę przed zanikiem fazy, co staje się kluczowe dla silników trójfazowych. W sytuacji, gdy jedna z faz przestaje działać, pozostałe mogą doświadczać przeciążenia, co prowadzi do potencjalnego uszkodzenia silnika. Dlatego dobrze byłoby wyposażyć system w detektory zaniku fazy, które nie tylko monitorują stan zasilania, ale także potrafią zareagować w odpowiednim momencie. Właściwy dobór zabezpieczeń zgodnie z warunkami pracy to klucz do zapewnienia długowieczności i bezpieczeństwa działania silnika 3 kW.
Jak dobrać odpowiednie zabezpieczenia dla silnika 3 kW?
Dobierając zabezpieczenia dla silnika elektrycznego o mocy 3 kW, ważne jest, aby skupić się na zapewnieniu długotrwałej pracy oraz bezpieczeństwa. Poniżej przedstawiamy szczegółową listę wskazówek, które pomogą w doborze odpowiednich rozwiązań, chroniących silnik przed różnymi zagrożeniami.
- Zabezpieczenie różnicowo-prądowe - To niezwykle ważny element, który bardzo skutecznie chroni przed porażeniem elektrycznym. Dla silników o mocy 3 kW właściwy dobór wartości prądu różnicowego ma istotne znaczenie, zwłaszcza w zmieniających się warunkach. W wilgotnym środowisku przemysłowym warto postawić na wyłączniki różnicowo-prądowe o wartości 300 mA, ponieważ taki prąd jest mniej wrażliwy na zakłócenia związane z wilgotnością. Dzięki temu silnik zostanie dobrze zabezpieczony przed niebezpiecznymi sytuacjami, a jednocześnie zminimalizuje się ryzyko przypadkowego wyłączenia podczas normalnej pracy.
- Zabezpieczenie nadprądowe - Samo zastosowanie zabezpieczenia różnicowo-prądowego nie wystarczy. Dlatego niezbędne staje się zainstalowanie również zabezpieczenia nadprądowego, na przykład typu S, które skutecznie chroni przed przeciążeniem oraz zwarciem. Przy doborze wyłącznika nadprądowego dla silnika 3 kW warto pamiętać, aby jego prąd znamionowy był dostosowany do długotrwałej obciążalności prądowej przewodów (Iz). Znaczenie ma również odpowiednie ustalenie wartości pulsującego prądu zadziałania, aby uniknąć wygaszenia silnika podczas prawidłowego funkcjonowania. Możliwość stosowania bezpieczników klasy C, które charakteryzują się większą tolerancją na chwilowe przeciążenia podczas rozruchu, może tu okazać się korzystna.
- Wyłącznik silnikowy - Kluczowym elementem w ochronie silnika pozostaje wyłącznik silnikowy, który zabezpiecza go przed przeciążeniem i zwarciem. Jego głównym zadaniem jest odłączenie silnika od zasilania, gdy system wykryje zbyt wysokie wartości prądów. Dobór wyłącznika do prądu znamionowego silnika ma kluczowe znaczenie. Ustawienie go na odpowiednią wartość ograniczy ryzyko przypadkowego wyłączania. Wartości często zaczynają się od 1,6 A do 2,5 A dla silnika 3 kW, w zależności od wybranego producenta.
- Zabezpieczenie przed suchobiegiem - W sytuacji, gdy silnik napędza pompę, wprowadzenie zabezpieczenia przed suchobiegiem jest niezbędne. Brak cieczy roboczej może doprowadzić do uszkodzenia pompy. Dlatego warto zainstalować czujnik poziomu wody lub presostat, który automatycznie wyłączy zasilanie w momencie, gdy poziom cieczy spadnie poniżej ustalonych norm. Dzięki temu unikniemy awarii oraz kosztownych napraw.
| Czynnik | Rodzaj zabezpieczenia | Opis |
|---|---|---|
| Wilgotność | Wyłączenie różnicowo-prądowe | Działa przy prądzie 30 mA, chroni przed zwarciami. |
| Rodzaj zasilania | Ochrona przeciwporażeniowa | Krytyczne w aplikacjach przemysłowych. |
| Przeciążenia | Wyłączniki nadprądowe | Chroni silnik i instalację, bezpieczniki klasy C, prąd znamionowy 5 A. |
| Ryzyko suchobiegu (pompy) | Czujniki (presostaty, przepływomierze) | Automatycznie wyłączają silnik przy niskim poziomie cieczy, np. przy ciśnieniu < 0,5 bara. |
| Brak fazy (silniki trójfazowe) | Detektory zaniku fazy | Monitorują stan zasilania i zapobiegają przeciążeniom w przypadku zaniku jednej z faz. |
Zabezpieczenia różnicowo-prądowe: klucz do bezpieczeństwa silnika elektrycznego
Wybierając silnik elektryczny, nie sposób zignorować kluczowych kwestii związanych z zabezpieczeniami, które mają ogromne znaczenie dla prawidłowego i bezpiecznego działania. Zawsze dokładnie przeanalizowuję wszelkie potencjalne zagrożenia, które mogą wystąpić, a następnie staram się dobrać odpowiednie rozwiązania. Zabezpieczenia różnicowo-prądowe stanowią jedną z podstawowych form ochrony, skutecznie przeciwdziałając porażeniom elektrycznym. W praktyce, kiedy mówimy o „różnicówkach”, zazwyczaj stosujemy wartości prądu różnicowego do 30 mA, jednak w specyficznych warunkach, takich jak wilgotne hale, warto rozważyć użycie wyłączników z wartością 300 mA, które często okazują się bardziej efektywne.
Oprócz ochrony ludzi przed porażeniem, zabezpieczenia różnicowo-prądowe zabezpieczają również sprzęt przed uszkodzeniami spowodowanymi wyładowaniami elektrycznymi. Gdy silnik narażony jest na nadmierne różnice napięcia, zabezpieczenie ma za zadanie zareagować i automatycznie wyłączyć zasilanie, co może uratować wiele sytuacji przed poważnymi awariami. Jestem pewien, że odpowiedni dobór tych urządzeń może znacząco wpłynąć na bezpieczeństwo w skomplikowanych systemach, gdzie każda chwila ma ogromne znaczenie. Nie możemy zapominać, że zabezpieczenia te należy ustawiać z uwzględnieniem specyfiki naszego urządzenia, aby działały skutecznie.
Zabezpieczenia różnicowo-prądowe są niezbędne w każdej instalacji elektrycznej
Kiedy wybieramy inne rodzaje zabezpieczeń, cieszy mnie szeroki asortyment, który mamy do dyspozycji. Oprócz zabezpieczeń różnicowo-prądowych, stosujemy także wyłączniki nadprądowe, które skutecznie chronią przed zwarciami oraz przeciążeniami. Kluczowe znaczenie ma dobra charakterystyka zabezpieczeń nadprądowych — na przykład klasy C, które idealnie nadają się do rozruchu silników. Muszą one współpracować z wartościami przewodów oraz obciążeniem, by działały w odpowiednim momencie, unikając zbyt wczesnego wyłączania oraz przeciążania urządzeń. Niestety zauważyłem, że korzystanie z takich zabezpieczeń nie jest jeszcze tak powszechne, jak powinno, co stwarza ryzyko wielu nieprzyjemnych incydentów.
Równie ważne okazuje się, aby zastosować odpowiednie zabezpieczenia w kontekście pomp czy systemów ssących. Niezwykle istotne jest zapobieganie sytuacjom takim jak suchobiegi, które mogą powodować poważne awarie. Z tego względu należy zainwestować w dodatkowe systemy monitorowania, jak czujniki ciśnienia, które informują o stanach zagrażających zdrowiu urządzenia. Choć zabezpieczenia różnicowo-prądowe stanowią istotny element, nie możemy zapominać o pełnej gamie zabezpieczeń, które współdziałają, by zapewnić pełne bezpieczeństwo zarówno pracownikom, jak i sprzętom. Mój przekaz jest prosty — nigdy nie należy lekceważyć kwestii zabezpieczeń w instalacjach elektrycznych!
Czy wiesz, że wyłączniki różnicowo-prądowe, stosowane w instalacjach z silnikami elektrycznymi, są w stanie zareagować na prąd upływowy w czasie krótszym niż 30 milisekund? To oznacza, że mogą zminimalizować ryzyko porażenia elektrycznego, zanim zdąży wywołać poważne skutki zdrowotne.

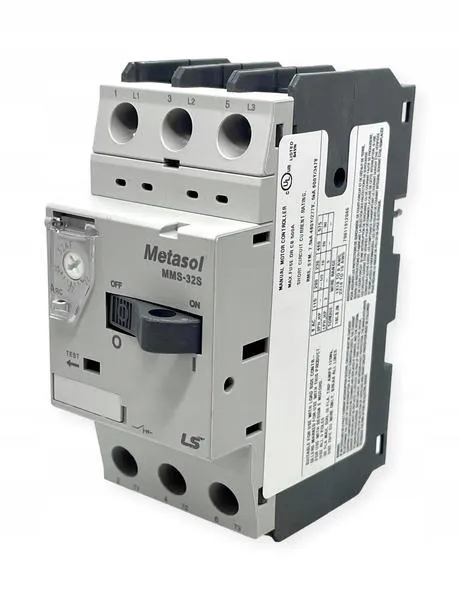

Rola wyłącznika silnikowego w ochronie przed przeciążeniem
Wyłącznik silnikowy stanowi niezwykle istotny element w każdym urządzeniu elektrycznym. Jego głównym zadaniem jest ochrona silnika przed przeciążeniami, które mogą prowadzić do poważnych uszkodzeń. W praktyce, kiedy silnik pobiera prąd przekraczający ustaloną wartość, wyłącznik automatycznie odłącza zasilanie. Dzięki temu unika się przegrzania wirnika oraz zwarcia w uzwojeniach. Tego rodzaju działania nie tylko chronią silnik, ale również cały system zasilania, co w dłuższej perspektywie przekłada się na większą niezawodność oraz trwałość urządzeń.
Warto pamiętać, że niewłaściwy dobór wyłącznika silnikowego może prowadzić do nieprzewidzianych awarii. Dlatego tak istotne jest ustalenie prądu znamionowego silnika oraz dobranie odpowiedniego wyłącznika, który skutecznie go ochroni. Na przykład w przypadku silnika o prądzie znamionowym wynoszącym 2,4 A, wybór wyłącznika o wartości prądowej 2,5 A będzie zbyt ryzykowny. Taka sytuacja może doprowadzić do niewłaściwej ochrony silnika.
Wyłącznik silnikowy ma kluczowe znaczenie w ochronie przed przeciążeniem
Nie można również zapominać o kontekście zastosowania wyłącznika silnikowego. Dla silników jednofazowych i trójfazowych istotne okazuje się zrozumienie, jak różne pomiary i ich interpretacja wpływają na funkcjonowanie wyłącznika. W sytuacjach, gdy obciążenie silnika wzrasta na skutek problemów mechanicznych lub zmiany parametrów pracy, wyłącznik powinien reagować szybko, ale jedynie wtedy, gdy zostanie prawidłowo skonfigurowany. Więcej informacji tutaj. Ustawienie go na zbyt wysokim poziomie może prowadzić do niewłaściwego zabezpieczenia, podczas gdy zbyt niskie ustawienie gromadzi ryzyko fałszywych alarmów.
Wzrastające obciążenie w systemach przemysłowych stawia przed nami nowe wyzwania, dlatego konieczne staje się stosowanie wyłączników o wyższej wydajności. Tradycyjne rozwiązania, takie jak wyłączniki termiczne, stopniowo ustępują nowoczesnym systemom opartym na elektronicznych zabezpieczeniach, które lepiej przewidują zmiany w obciążeniu i automatycznie dostosowują swoje działanie. To zdecydowanie kierunek, w którym zmierzamy w zakresie ochrony naszych maszyn, gdyż znacznie podnosi to poziom bezpieczeństwa oraz efektywności procesów produkcyjnych.
Ciekawostką jest fakt, że niektóre nowoczesne wyłączniki silnikowe są wyposażone w funkcje monitorowania stanu silnika, co pozwala na wykrywanie nieprawidłowości jeszcze przed ich wystąpieniem, dzięki czemu można znacznie zwiększyć niezawodność całego systemu.
Specjalistyczne zabezpieczenia silnika: kiedy warto w nie zainwestować?
W niniejszym artykule omówimy szczegółową listę kroków, które warto wziąć pod uwagę, inwestując w specjalistyczne zabezpieczenia silnika. Odpowiedni dobór zabezpieczeń umożliwia znaczące zwiększenie bezpieczeństwa oraz niezawodności działania silnika elektrycznego.
- Rozpocznij od zidentyfikowania potencjalnych zagrożeń. Zrozumienie zagrożeń, które mogą wpłynąć na funkcjonowanie silnika, stanowi pierwszy krok w doborze zabezpieczeń. Rozważ wszystkie możliwe scenariusze, takie jak zwarcia, przeciążenia, zanik fazy oraz braki w cieczy roboczej. Zrozumienie tych kwestii pozwoli dostosować zabezpieczenia do konkretnego urządzenia w sposób bardziej efektywny.
- Wybierz zabezpieczenia przeciążeniowe oraz różnicowo-prądowe. Po zidentyfikowaniu zagrożeń istotne jest, aby dobrać odpowiednie urządzenia zabezpieczające. Dla silników znajdujących się w obiektach przemysłowych warto stosować zabezpieczenia różnicowo-prądowe o znamionowym prądzie wynoszącym 300 mA, co pomoże uniknąć zbytecznego zadziałania. Oprócz tego, zabezpieczenia nadprądowe, takie jak wyłączniki typu S, skutecznie chronią silnik przed skutkami zwarć i powinny być odpowiednio przystosowane do prądu znamionowego silnika.
- Dobierz idealny wyłącznik silnikowy. Wyłącznik silnikowy, nazywany również termikiem, pełni kluczową funkcję w ochronie silnika przed przeciążeniem oraz zwarciem. Warto go dobrać tak, aby prąd znamionowy silnika pozostawał w zakresie jego nastaw. Niewłaściwe ustawienie wyłącznika na zbyt wysoką lub niską wartość może prowadzić do nieprawidłowego działania zabezpieczenia, co w efekcie może skutkować uszkodzeniem silnika.
- Wprowadź zabezpieczenie przed suchobiegiem. Gdy stosujesz pompy, zabezpieczenie przed suchobiegiem staje się niezwykle istotne. Warto rozważyć różne metody ochrony pompy przed uszkodzeniem spowodowanym brakiem cieczy roboczej. Preferowanym rozwiązaniem stają się presostaty lub czujniki ciśnienia, które automatycznie wyłączają zasilanie w momencie, gdy ciśnienie spada poniżej dopuszczalnego poziomu.
- Monitoruj stan zasilania. Aby zminimalizować ryzyko problemów związanych z zanikiem fazy czy asymetrią napięć, rozważ inwestycję w detektor zaniku fazy. Takie urządzenie wskaże sytuacje, w których jedna z faz nie otrzymuje wystarczającego zasilania, co może prowadzić do przeciążenia i potencjalnego uszkodzenia silników. W przypadku bardziej zaawansowanych aplikacji warto także pomyśleć o czujniku asymetrii napięć.
Źródła:
- https://iautomatyka.pl/zabezpieczyc-silnik-elektryczny/
FAQ - Najczęściej zadawane pytania
Jakie czynniki należy wziąć pod uwagę przy wyborze zabezpieczeń dla silnika 3 kW?Należy zidentyfikować warunki, w jakich silnik będzie funkcjonować, uwzględniając takie czynniki jak temperatura, wilgotność oraz charakter odbioru mocy.
Jakie zabezpieczenia przeciążeniowe powinny być zastosowane w silniku 3 kW?Warto zastosować wyłączniki nadprądowe, szczególnie bezpieczniki klasy C, które są przystosowane do rozruchów i gwarantują ochronę silnika oraz instalacji zasilającej.
Co zrobić, aby zabezpieczyć silnik przed ryzykiem suchobiegu, szczególnie przy pompach?Warto zainstalować czujniki, takie jak presostaty czy przepływomierze, które automatycznie wyłączają silnik w przypadku niskiego poziomu cieczy, na przykład gdy ciśnienie spadnie poniżej 0,5 bara.
Jakie zabezpieczenie jest kluczowe dla silników trójfazowych?Dla silników trójfazowych istotne jest zastosowanie detektorów zaniku fazy, które monitorują stan zasilania i zapobiegają przeciążeniom w przypadku zaniku jednej z faz.
Dlaczego właściwy dobór wyłącznika silnikowego jest tak istotny?Niewłaściwy dobór wyłącznika silnikowego może prowadzić do nieprzewidzianych awarii, dlatego kluczowe jest ustalenie prądu znamionowego silnika oraz dobranie wyłącznika, który skutecznie go ochroni.
