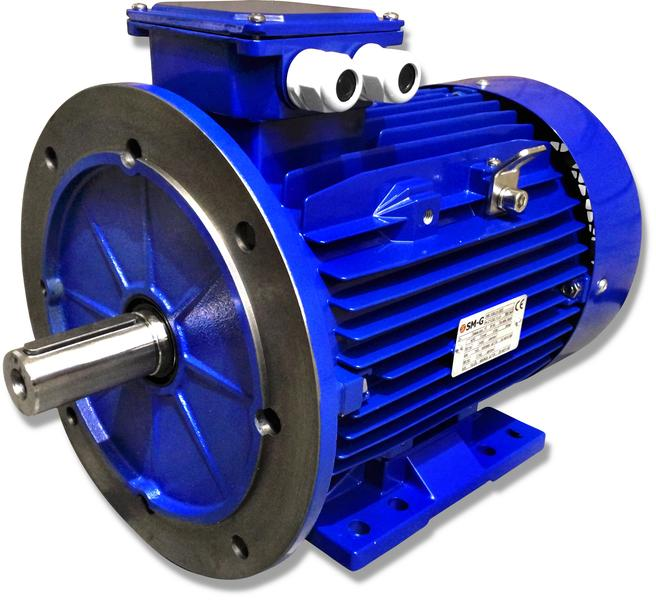

Silnik 11 kW – jaki kabel dobrać? Przekrój i zabezpieczenie

Wybór odpowiedniego kabla do silnika o mocy 11 kW to kluczowy krok, który wpływa na efektywność i bezpieczeństwo całej instalacji. Przy podejmowaniu decyzji ważne są czynniki takie jak długość przewodu, jego przekrój oraz materiał wykonania. Na przykład, dla długości do 20 metrów idealnie sprawdzi się przewód miedziany o przekroju 5 x 4 mm². Natomiast powyżej 50 metrów warto rozważyć użycie 5 x 10 mm², aby zminimalizować straty energii.

Podsumowanie:

Wybór odpowiedniego kabla do silnika o mocy 11 kW jest kluczowy dla efektywności i bezpieczeństwa instalacji.
Przy długości kabla do 20 metrów rekomendowany jest przekrój 5 x 4 mm², a powyżej 50 metrów warto użyć 5 x 10 mm².
Dopuszczalny spadek napięcia w instalacjach silnikowych nie powinien przekraczać 3-5%, co wymaga dodatkowego zwiększenia przekroju w dłuższych odcinkach.
Rodzaj kabla, np. YKY do instalacji ziemnych, YDY do wewnętrznych, H07RN-F dla elastycznych zastosowań i NYY do instalacji przemysłowych, ma wpływ na niezawodność i trwałość.
Bezpieczniki, takie jak wyłączniki nadprądowe C25 lub C32, oraz styczniki z przekaźnikami przeciążeniowymi są kluczowe dla prawidłowego zabezpieczenia silnika.
Dla długich przewodów należy stosować miedziane kable, które oferują lepszą przewodność niż aluminiowe.
Planowanie miejsca instalacji i zapewnienie odpowiedniej wentylacji są istotne dla długotrwałego i bezawaryjnego działania silnika.

Spadek napięcia również ma istotne znaczenie. W instalacjach silnikowych dopuszczalny spadek nie powinien przekraczać 3-5%. Z doświadczenia wynika, że przy długości kabla powyżej 30 metrów należy zwiększyć przekrój przewodu, nawet jeśli obciążalność na to pozwala. Właściwy wybór kabli jest kluczowy, ponieważ niewłaściwy może prowadzić do przegrzewania silnika lub uszkodzenia urządzenia.

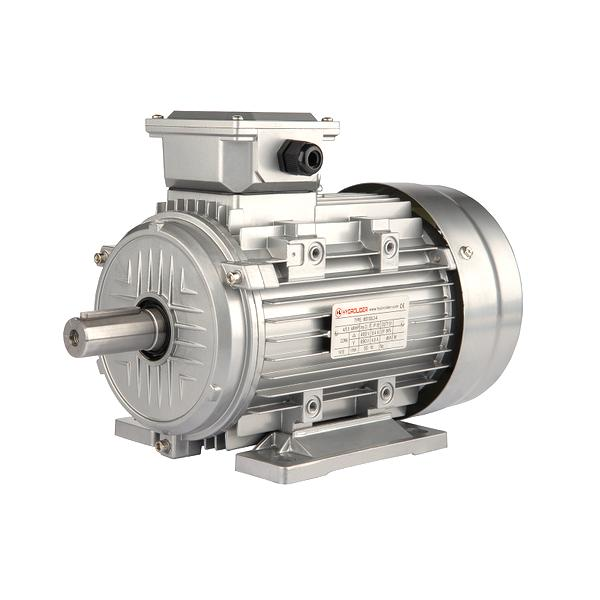

Jak prawidłowy wybór kabla wpływa na bezpieczeństwo i niezawodność Twojego silnika?

Oprócz długości ważny jest także typ kabla. Kable YKY idealnie nadają się do instalacji ziemnych, natomiast YDY sprawdzają się w zastosowaniach wewnętrznych. Planując wykorzystanie elastycznego przewodu, H07RN-F będzie odpowiednim rozwiązaniem, podczas gdy w zastosowaniach przemysłowych lepiej skorzystać z NYY. Dobór odpowiedniego typu kabla zwiększa żywotność instalacji i zmniejsza ryzyko awarii.

Właściwy dobór kabla to nie tylko kwestia techniczna, ale także bezpieczeństwa użytkowników. Należy pamiętać, że każde zaniedbanie w tym zakresie może prowadzić do poważnych konsekwencji.

Na koniec warto zwrócić uwagę na zabezpieczenia. W przypadku silnika o mocy 11 kW najczęściej montuje się wyłączniki nadprądowe, takie jak C25 lub C32, oraz wyłączniki silnikowe o prądzie 20-25 A. Dobrze jest także zainwestować w zabezpieczenia termiczne, które chronią silnik przed przeciążeniem. Przemyślany wybór kabla i zabezpieczeń pozwala cieszyć się bezpieczną oraz niezawodną pracą silnika przez długi czas.

Jak dobrać kabel do silnika 11 kW – przekrój i zabezpieczenia

W artykule omówimy kluczowe kroki oraz wytyczne dotyczące doboru kabla dla silnika o mocy 11 kW. Skupimy się na wyborze odpowiedniego przekroju przewodu oraz zabezpieczeń, które zapewnią prawidłowe działanie silnika.

Oblicz prąd znamionowy silnika – Dla napięcia 400V (3 fazy), sprawności około 90% oraz cos φ ≈ 0,85, silnik 11 kW pobiera średnio 21–23 A na fazę. Pamiętaj o chwilowym wzroście prądu do 6–7 krotności prądu znamionowego podczas rozruchu.
Dobierz przekrój przewodu – W zależności od długości odcinka, zastosuj takie przekroje:
- do 20 m: 5 × 4 mm²
- 20–50 m: 5 × 6 mm²
- 50–80 m: 5 × 10 mm²
- 80–120 m: 5 × 16 mm²
Weź pod uwagę spadek napięcia – Dopuszczalny spadek napięcia w instalacjach silnikowych wynosi 3–5%. Przy długości przewodu powyżej 30–40 metrów warto zwiększyć przekrój kabla o jeden stopień, nawet jeśli obciążalność na to pozwala.
Wybierz typ przewodu – Dopasuj odpowiedni typ kabla do aplikacji:
- YKY – do instalacji ziemnych
- YDY – do instalacji wewnętrznych
- H07RN-F – elastyczny przewód do maszyn
- NYY – do instalacji przemysłowych
Zainstaluj odpowiednie zabezpieczenie – Wybierz zabezpieczenie według prądu znamionowego, np.:
- Wyłącznik nadprądowy C25 lub C32
- Wyłącznik silnikowy 20–25 A
- Stycznik z przekaźnikiem przeciążeniowym
- Zabezpieczenie termiczne

Długość kabla (m)	Przekrój kabla (mm²)	Spadek napięcia (V)	Prąd znamionowy (A)	Zabezpieczenie (A)	Typ kabla	Uwagi
do 20	5 × 4	2.4	21-23	C25	YKY	Minimalny bezpieczny przekrój
20-50	5 × 6	4.8	21-23	C25	YKY	Standardowe rozwiązanie
50-80	5 × 10	8.0	21-23	C32	YKY	Ograniczenie spadku napięcia
80-120	5 × 16	12.0	21-23	C32	YKY	Długie linie zasilające
do 20	5 × 4	2.0	21-23	Stycznik 20-25	H07RN-F	Elastyczny przewód do maszyn
20-50	5 × 6	4.2	21-23	Stycznik 20-25	H07RN-F	Elastyczny przewód do maszyn
50-80	5 × 10	7.0	21-23	Stycznik C32	H07RN-F	Elastyczny przewód do maszyn
80-120	5 × 16	10.0	21-23	Stycznik C32	H07RN-F	Elastyczny przewód do maszyn

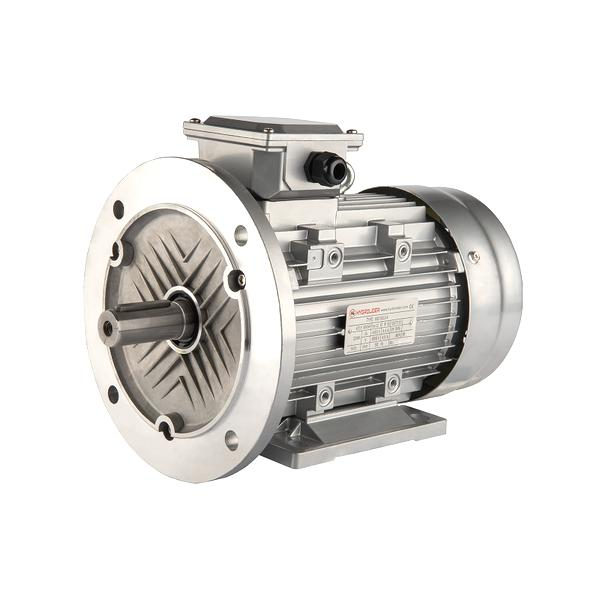

Zabezpieczenie silnika 11 kW – jak dobrać odpowiednie elementy?

Planowanie ochrony silnika o mocy 11 kW wymaga odpowiedniego doboru elementów zabezpieczających. Rozpocznij od wyłącznika nadprądowego, który musi być dostosowany do prądu znamionowego silnika. Dla silnika przy napięciu 400V i sprawności około 90%, prąd wynosi około 21-23 A na fazę. W tym przypadku wyłącznik klasy C20 lub C25 zapewni zarówno odpowiednie zabezpieczenie, jak i rzadkie wyłączanie podczas rozruchu.

Dobór odpowiedniego przewodu zasilającego również ma kluczowe znaczenie. Jeśli długość linii zasilającej przekracza 30-40 metrów, warto zwiększyć przekrój przewodu, aby zminimalizować spadek napięcia. Dla odcinków do 20 m wystarczy przewód miedziany o przekroju 4 mm², natomiast dla długości powyżej 20 m należy rozważyć 6 mm² lub 10 mm², w zależności od indywidualnych potrzeb.

Jak zapewnić silnikowi nieprzerwaną moc i ochronę przed przeciążeniem?

Nie można zapominać o stycznikach i przekaźnikach przeciążeniowych, które stanowią istotny element systemu zabezpieczeń. Stycznik, odpowiedzialny za załączenie silnika, powinien mieć dobrze dobrany prąd znamionowy, aby nie zawodził przy rozruchu, gdy prąd wzrasta do 6-7 razy wartości znamionowej. Jak już krążymy wokół tego tematu, sprawdź, ile oleju potrzebujesz do silnika MTZ 82. Dodatkowo przekaźnik przeciążeniowy skutecznie chroni silnik przed długotrwałym przeciążeniem, co zapobiega jego uszkodzeniu.

Warto również rozważyć zabezpieczenie termiczne, które monitoruje temperaturę silnika i automatycznie wyłącza zasilanie w przypadku przegrzania. Taki kompleksowy system zabezpieczeń nie tylko chroni silnik, ale także zapewnia jego długotrwałą i bezawaryjną pracę. Inwestując w odpowiednie elementy zabezpieczające, możesz cieszyć się spokojem oraz wysoką efektywnością pracy swojego silnika przez długie lata.

Ciekawostką jest, że niektóre nowoczesne przekaźniki przeciążeniowe oferują funkcję komunikacji z systemami monitorowania, co pozwala na zdalne kontrolowanie stanu silnika oraz jego zabezpieczeń, co jest szczególnie przydatne w przemyśle 4.0.

Przekrój kabla a spadek napięcia – co warto wiedzieć?

Decydując się na instalację elektryczną, warto zwrócić uwagę na przekrój kabla. Bezpieczeństwo oraz funkcjonalność stanowią kluczowe aspekty. Kabel musi pasować do prądu, który planujemy przesyłać, a także do długości linii. Dla silnika o mocy 11 kW przy napięciu 400 V, poprawny wybór jest kluczowy, aby uniknąć problemów ze spadkiem napięcia. Jak już poruszamy ten temat, sprawdź, jak łatwo ocenić stan akumulatora za pomocą prostego testu napięcia.

Kiedy uświadomiłem sobie, że przy instalacji silników ważny jest spadek napięcia, pojąłem, jak znaczące są konkretne liczby. Zbyt mały przekrój kabla może spowodować spadek napięcia nawet o 5%, co wpłynie na prawidłowe działanie silnika. Gdy długość przewodu nie przekracza 30 metrów, kabel o przekroju 4 mm² wystarczy. Jednak w przypadku długości powyżej 50 metrów, warto rozważyć zwiększenie przekroju do 6 mm² lub 10 mm², aby ograniczyć spadek napięcia.

Jak obliczyć odpowiedni przekrój kabla? To proste! Przed zakupem bierzemy pod uwagę długość przewodu oraz obciążalność – maksymalne natężenie prądu, jakie kabel może przenosić. Dla silnika o mocy 11 kW i prądzie 21-23 A na fazę, wymagane przekroje różnią się w zależności od użycia. Im dłuższy przewód, tym większy potrzebny przekrój do bezpiecznego przesyłania energii.

Bezpieczna instalacja: Jak wybrać idealny przewód, by uniknąć niebezpieczeństw?

Długie przewody narażone są na czynniki zewnętrzne, dlatego warto zainwestować w odpowiednie materiały. Zdecydowanie polecam przewody miedziane, które mają lepszą przewodność niż aluminiowe. Wybierając przewód YKY do instalacji ziemnych lub YDY do wewnętrznych, masz większą pewność ich niezawodności przez lata. Przykładowo, przy instalacji do 60 m miedź powinna mieć przekrój 6 mm², a przy 80 m - 10 mm².

Nie zapominaj o zabezpieczeniach. Typowe wyłączniki nadprądowe, jak C25 lub C32, dobrze sprawdzą się przy silnikach o mocy 11 kW, chroniąc przed przeciążeniem. Wybór odpowiednich zabezpieczeń zgodnie z specyfikacją pomoże uniknąć problemów przy uruchamianiu silnika, który w pierwszej chwili może pobrać więcej prądu, niż wynika z jego nominalnej mocy.

Podsumowując, wybór odpowiedniego przekroju kabla oraz staranność w instalacji elektrycznej to klucz do sukcesu. Zrozumienie relacji między przekrojem a spadkiem napięcia umożliwia bezpieczne użytkowanie i długowieczność urządzeń elektrycznych. Pamiętaj o tych zasadach, aby uniknąć frustracji w przyszłości!

Praktyczne wskazówki przy instalacji silnika 11 kW w różnych warunkach

Oto kluczowe wskazówki dotyczące instalacji silnika o mocy 11 kW. Każdy punkt przedstawia istotne kwestie, co ułatwia zrozumienie tematu.

Dobór odpowiedniego przewodu: Wybierz przewód, aby silnik działał prawidłowo. Przy długości do 20 m stosuj przewód miedziany 5 × 4 mm². Dla odległości 20–50 m zastosuj 5 × 6 mm², natomiast dla tras 50–80 m wybierz 5 × 10 mm², co zminimalizuje spadki napięcia.
Obliczanie obciążenia prądowego: Silnik o mocy 11 kW w systemie 400V pobiera średnio 21–23 A na fazę. Przewód musi wytrzymać chwilowe przeciążenia podczas rozruchu, sięgające 6–7-krotności prądu znamionowego.
Wybór zabezpieczeń: Użyj odpowiednich zabezpieczeń, takich jak wyłącznik nadprądowy (C25 lub C32) oraz stycznik z przekaźnikiem przeciążeniowym. Dobrze dobierz je w zależności od prądu znamionowego na tabliczce silnika.
Przygotowanie miejsca montażu: Upewnij się, że miejsce instalacji spełnia wymagania budowlane i ma dostęp do mediów. Jeśli w pobliżu znajdują się linie elektryczne, skonsultuj się z elektrykiem.
Planowanie przestrzenne instalacji: Pomieszczenie, w którym zamierzasz zainstalować silnik, musi mieć odpowiednią wentylację oraz solidną konstrukcję. Zadbaj, aby w okolicy silnika nie było przeszkód, które mogą utrudnić jego pracę.
