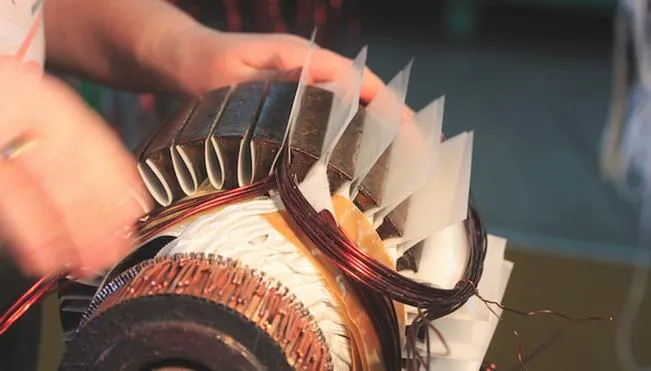

Rozpoczynając diagnostykę silnika trójfazowego, kluczowe jest zapewnienie bezpieczeństwa. Przed dokonaniem jakichkolwiek pomiarów, koniecznie odłącza się źródło zasilania oraz sprawdza, czy silnik nie jest mechanicznie zablokowany. Zawsze upewniam się, że wał silnika obraca się swobodnie, co jednoznacznie wskazuje na brak zatarć. Po wykonaniu tych podstawowych kroków przystępuję do kontroli dopływu prądu oraz działania stycznika i linii zasilającej, ponieważ te elementy odgrywają istotną rolę w prawidłowym funkcjonowaniu całego układu.
Kiedy potwierdzam, że zasilanie działa poprawnie, przechodzę do konkretnych pomiarów. Na początek dokonuję pomiaru rezystancji uzwojeń. Ustawiam multimetr w tryb omomierza, a następnie mierzę wartości między końcówkami uzwojeń (U1-U2, V1-V2, W1-W2). Oczekuję trzech identycznych wartości, ponieważ jakakolwiek znacząca różnica sugeruje potencjalny problem, na przykład zwarcie między zwojami. W przypadku wyświetlenia się OL (Open Line) na mierniku, to wyraźny sygnał, że cewka mogła ulec uszkodzeniu. Zachowuję szczególną ostrożność, ponieważ każdy pomiar wymaga chwilowego czasu na stabilizację odczytu.
Pomiar izolacji uzwojeń gwarantuje pełną pewność stanu silnika
Drugim krokiem, który wykonuję, jest pomiar izolacji uzwojeń z wykorzystaniem miernika izolacji. Zwykły multimetr w tej sytuacji nie wystarczy – najlepiej użyć urządzenia o wysokim napięciu probierczym, zazwyczaj 500V. Upewniam się, że uzwojenie jest uziemione przez co najmniej minutę przed rozpoczęciem pomiaru, co zapewnia wiarygodne wyniki. Mierzę wartości między przewodami a obudową silnika, a wyniki powinny znacznie przekraczać 5 MΩ dla silników poniżej 50 kW. Jeżeli pojawią się niższe wyniki, konieczne jest zbadanie każdego uzwojenia osobno.
Na zakończenie dokonuję pomiaru rezystancji między poszczególnymi fazami. Odczyty powinny być zbliżone do siebie, co potwierdza, że uzwojenia są prawidłowo połączone. Starannie przeprowadzone pomiary gwarantują, że silnik funkcjonuje zgodnie z oczekiwaniami. Po każdym etapie pomiarów pamiętam o koniczności odpowiedniego czasu na uziemienie uzwojeń, co jest niezbędne dla bezpieczeństwa oraz dalszej diagnostyki. Jak widać, każdy krok w tym procesie ma ogromne znaczenie, a właściwe przygotowanie i wykonanie pomiarów umożliwia szybką diagnozę ewentualnych usterek silnika trójfazowego.
Jak efektywnie sprawdzić uzwojenie silnika trójfazowego?
W poniższym artykule przedstawię szczegółowe kroki, które pomogą skutecznie sprawdzić stan uzwojenia silnika trójfazowego. Dobrze przeprowadzone pomiary oraz diagnostyka mają kluczowe znaczenie dla prawidłowego funkcjonowania silników elektrycznych, a także zapobiegają ich awariom.
- Przygotowanie do mierzenia Zanim rozpoczniesz jakiekolwiek pomiary, upewnij się, że zasilanie silnika zostało odłączone. Sprawdź to, mierząc napięcie międzyfazowe na wszystkich trzech fazach. Następnie odkręć przewody zasilające oraz mostki z tabliczki zaciskowej, co pozwoli na bezpieczne przeprowadzenie dalszych testów.
- Pomiar rezystancji uzwojeń Ustaw miernik w tryb pomiaru rezystancji (omomierz) i wykonaj pomiar dla każdej pary zakończeń uzwojeń: U1-U2, V1-V2, W1-W2. Rezystancja powinna mieścić się w zakresie wartości znamionowej. Jeśli zmierzysz wartość OL, wskazuje to na upalenie cewki. Przy tym wartości muszą być zbliżone do siebie, a odchylenie nie może przekraczać 2% najwyższej zmierzonej wartości.
- Pomiar izolacji uzwojeń Wykorzystaj miernik izolacji do pomiaru izolacji uzwojeń. Upewnij się, że ustawiłeś odpowiednie napięcie probiercze, najczęściej wynoszące 500V dla silników trójfazowych. Przed dokonaniem pomiaru uziemij uzwojenie na co najmniej jedną minutę. Dokonaj pomiaru między zwartymi końcami uzwojeń a obudową, dbając o to, aby sonda dotykała gołego metalu. W przypadku niskiej wartości izolacji, warto również sprawdzić pomiary między końcówkami wszystkich faz a przewodem ochronnym (PE).
- Pomiar rezystancji międzyfazowej Wykonaj pomiar rezystancji pomiędzy każdą parą uzwojeń, na przykład U1-V1, U1-W1 oraz V1-W1. Odczytaj wyniki po upływie jednej minuty od rozpoczęcia pomiaru. Pamiętaj, aby w trakcie pomiaru nie dotykać zacisków silnika. Po pomiarach ponownie uziemij uzwojenia przez czas równy długości wykonania pomiaru.
- Analiza wyników pomiarów Na zakończenie dokładnie analizuj uzyskane wartości rezystancji. Dla silników asynchronicznych rezystancja izolacji powinna wynosić przynajmniej 5 MΩ w przypadku silników o mocy poniżej 50 kW. W przypadku wyższych mocy obowiązują inne normy. Jeśli wyniki będą nieprawidłowe, natychmiast skontaktuj się ze specjalistą.

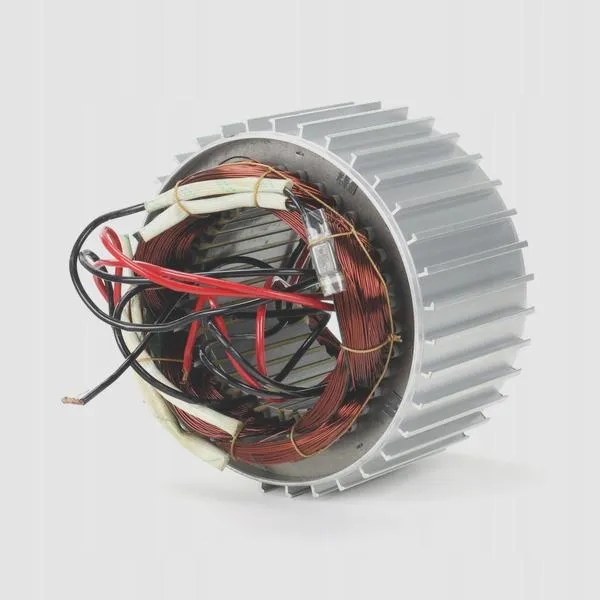

Jakie objawy wskazują na problemy z łożyskami w silniku?
Jako osoba zajmująca się elektroniką, często napotykam na różne problemy, które mogą zniechęcać nawet najbardziej wytrwałych użytkowników silników. W szczególności kluczowym elementem, który potrafi sprawiać kłopoty, są łożyska. Kiedy tylko zaczyna się coś dziać, zwykle pierwszym objawem stają się nieprzyjemne dźwięki. Hałas wydobywający się z silnika najczęściej wskazuje na wybite łożyska, co jest wyraźnym sygnałem do szybkiej reakcji. Zmiany w tonacji dźwięku, takie jak buczenie czy chrobotanie, zdecydowanie powinny nas zaniepokoić, ponieważ mogą zwiastować poważniejsze problemy, w tym zatarcie lub całkowite uszkodzenie łożysk.
Warto również zwrócić uwagę na kolejne wskaźniki problemów z łożyskami, a mianowicie na wibracje odczuwane podczas pracy silnika. Gdy szukamy przyczyn, warto obserwować drgania, które mogą zdradzać kłopoty ze stanem łożysk. W sytuacji, kiedy czujemy, że nasz silnik kołysze się bardziej niż zwykle, mamy do czynienia z tzw. "biciem". Tego typu zjawisko zazwyczaj występuje, gdy łożyska są uszkodzone lub wyłamane. Ponadto, obudowa silnika często staje się gorąca, co również wskazuje na nadmierne tarcie, a zatem problemy związane z łożyskami.
Widoczne objawy uszkodzonych łożysk to hałas i wzrost temperatury
Nie możemy także ignorować sytuacji, w której silnik zaczyna pobierać więcej prądu niż zazwyczaj. Taki stan rzeczy to niepokojący sygnał, że coś złego dzieje się z łożyskami. Zatarte łożyska potrafią powodować znaczący wzrost oporu, co z kolei przekłada się na większe zużycie energii. W takich przypadkach często następuje zadziałanie zabezpieczeń, czyli automatyczne wyłączanie silnika, co chroni go przed całkowitym zniszczeniem. Dlatego warto regularnie monitorować poprawność działania silnika oraz jego parametry, aby uniknąć poważniejszych awarii.
Gdy tylko zauważymy którykolwiek z tych objawów, zdecydowanie zalecam jak najszybsze sprawdzenie stanu łożysk. Niezbędne staje się wykonanie odpowiednich pomiarów oraz ewentualna wymiana uszkodzonych elementów. Czasami wystarczy po prostu dobrze naoliwić łożyska, aby przywrócić im właściwą sprawność. W każdym przypadku musimy działać szybko, aby zminimalizować ryzyko poważniejszych uszkodzeń silnika oraz związanych z tym kosztów naprawy.
Ciekawostką jest, że niektóre nowoczesne silniki wyposażone są w czujniki, które na bieżąco monitorują stan łożysk i informują o ewentualnych problemach jeszcze zanim objawy staną się zauważalne dla użytkownika. Dzięki temu można zminimalizować ryzyko awarii i zwiększyć żywotność silnika.

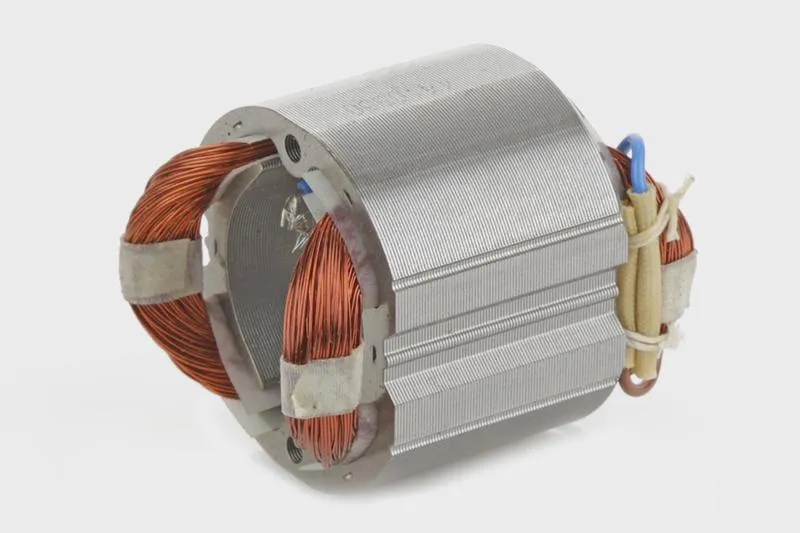

Pomiar rezystancji uzwojeń: jak prawidłowo przeprowadzić test?
Pomiary rezystancji uzwojeń silnika elektrycznego stanowią kluczowy element w procesie diagnostyki jego stanu. Zanim rozpoczniemy testy, warto najpierw upewnić się, że zasilanie zostało odłączone. W przeciwnym razie stawiamy na szali nie tylko sprzęt, ale również nasze bezpieczeństwo. Po odłączeniu źródła prądu możemy przystąpić do sprawdzenia, czy nie występują widoczne uszkodzenia mechaniczne, takie jak zatarte lub wybite łożyska. Czasami wystarczy rzucić okiem na silnik, aby zauważyć, czy wszystko znajduje się na swoim miejscu.
Kiedy przystępujemy do pomiaru rezystancji, w pierwszej kolejności należy ustawić miernik w tryb omomierza i dokładnie zbadać wszystkie cewki. Sprawdzamy połączenia U1-U2, V1-V2 i W1-W2. Ważne jest również porównanie uzyskanych wyników z wartościami znamionowymi; w przypadku braku tych danych, powinniśmy dążyć do uzyskania jednakowych wyników dla wszystkich uzwojeń. Jakikolwiek odczyt w okolicy OL (Open Line) powinien budzić nasze zaniepokojenie, gdyż może świadczyć o uszkodzeniu cewki.
Ważność pomiaru izolacji uzwojeń silnika elektrycznego
Drugim, ale równie istotnym pomiarem, który musimy przeprowadzić, jest pomiar izolacji uzwojeń. W tym przypadku nie wystarczy standardowy multimetr, ponieważ potrzebujemy miernika izolacji, który dostarcza odpowiednie napięcie probiercze – zazwyczaj w przedziale od 500V do 1kV, gdy chodzi o bardziej wymagające modele silników. Przed przystąpieniem do pomiaru zaleca się uziemić uzwojenia przez co najmniej minutę. Wyniki powinny być interpretowane z dużą ostrożnością, a w przypadku nieprawidłowego odczytu, warto dokładnie zbadać każdy przewód oddzielnie, ponieważ powinny one wykazywać wysoką rezystancję względem zacisku PE.
Na końcu wykonujemy pomiar rezystancji pomiędzy samymi uzwojeniami. Zaledwie po minucie od rozpoczęcia pomiaru, staramy się uzyskać wyniki dla par uzwojeń: U1-V1, U1-W1 oraz V1-W1. Wartości powinny być zbliżone, a znaczne różnice mogą sugerować problemy z przewodami lub uszkodzenia w samych uzwojeniach. Pamiętajmy, aby zachować ostrożność i nie dotykać zacisków silnika bezpośrednio po pomiarach, ponieważ mogą one pozostawać pod napięciem. Coś dla zainteresowanych tematem: poznaj najlepsze opcje olejów do silnika 1 4 TSI. Diagnostyka silnika oraz jego uzwojeń to proces wymagający precyzji i staranności, jednak przy odrobinie uwagi możemy skutecznie zabezpieczyć nasz sprzęt przed poważnymi awariami.
| Etap pomiaru | Opis | Wskazówki |
|---|---|---|
| 1. Odłączenie zasilania | Upewnij się, że zasilanie silnika zostało odłączone przed przystąpieniem do pomiarów. | Chroni to zarówno sprzęt, jak i bezpieczeństwo osoby przeprowadzającej testy. |
| 2. Inspekcja wizualna | Sprawdź widoczne uszkodzenia mechaniczne (np. zatarte lub wybite łożyska). | Rzucenie okiem na silnik może pomóc w weryfikacji stanu uzwojeń. |
| 3. Pomiar rezystancji uzwojeń | Ustaw miernik w tryb omomierza i zbadaj wszystkie cewki. | Porównuj wyniki z wartościami znamionowymi lub dąż do uzyskania jednakowych wyników dla wszystkich uzwojeń. |
| 4. Sprawdzenie odczytów | Odczyt w okolicy OL (Open Line) jest niepokojący i może świadczyć o uszkodzeniu cewki. | Należy podjąć dalsze kroki diagnostyczne w przypadku nieprawidłowych wyników. |
| 5. Pomiar izolacji uzwojeń | Zastosuj miernik izolacji z napięciem probierczym w przedziale 500V do 1kV. | Uziemij uzwojenia przed pomiarem przez co najmniej minutę. |
| 6. Pomiar rezystancji pomiędzy uzwojeniami | Wykonaj pomiar pomiędzy parami uzwojeń: U1-V1, U1-W1, V1-W1. | Wartości powinny być zbliżone; znaczne różnice mogą sugerować problemy. |
| 7. Ostrożność po pomiarach | Unikaj dotykania zacisków silnika bezpośrednio po dokonaniu pomiarów. | Zachowaj ostrożność, ponieważ możliwe jest, że zaciski pozostają pod napięciem. |
Bezpieczeństwo podczas diagnozowania silnika: kluczowe zasady
W artykule omówione są kluczowe zasady bezpieczeństwa, które każdy powinien przestrzegać podczas diagnozowania silnika elektrycznego trójfazowego. Aby zapewnić prawidłowe działanie urządzenia, niezwykle istotne jest bezpieczne wykonywanie pomiarów oraz kontrola komponentów silnika. Poniżej przedstawiam najważniejsze zasady, które warto uwzględnić w trakcie prac diagnostycznych.
- Odłączenie zasilania: Przed przystąpieniem do jakichkolwiek działań związanych z diagnozowaniem silnika, upewnij się, że zasilanie jest całkowicie odłączone. Wyłącz bezpiecznik lub wyłącznik, ustawiając go w pozycji OFF, co pozwoli uniknąć porażenia prądem oraz zapewni bezpieczeństwo podczas pomiarów. Dodatkowo dobrze jest oznaczyć przestrzeń roboczą, informując innych o prowadzonych pracach, aby zapobiec przypadkowemu włączeniu zasilania.
- Ochrona osobista: Podczas pracy przy silniku korzystaj z odpowiedniego wyposażenia ochronnego, takiego jak rękawice, gogle oraz odzież robocza. Ochrona przed odłamkami, zapyleniem czy chemikaliami ma kluczowe znaczenie, ponieważ pomaga uniknąć obrażeń w przypadku ewentualnego uszkodzenia silnika lub narzędzi. Pamiętaj także, aby stanowisko pracy było dobrze oświetlone.
- Wykonywanie pomiarów przy użyciu odpowiednich narzędzi: Do skutecznego diagnozowania silnika niezbędne jest posiadanie właściwych narzędzi. Warto wykonywać najważniejsze pomiary, takie jak rezystancja uzwojeń czy izolacji, używając miernika izolacji, który generuje odpowiednie napięcie probiercze. Dzięki temu można uzyskać wiarygodne wyniki. Użycie zwykłego multimetru może prowadzić do błędnych diagnoz, dlatego należy zachować szczególną ostrożność.
- Monitorowanie stanu silnika: W trakcie diagnostyki zwracaj uwagę na stan łożysk silnika oraz na wszelkie nieprawidłowości, takie jak hałas, drgania czy nadmierny wzrost temperatury. Każda zmiana w pracy silnika wymaga natychmiastowej uwagi, ponieważ może wskazywać na problemy. Na przykład hałas lub wibracje zazwyczaj świadczą o uszkodzeniu łożysk, co, jeśli zostanie zignorowane, może prowadzić do poważniejszych uszkodzeń.
- Czas na przedzielenie pomiarów: Pomiar izolacji uzwojeń przeprowadzaj z odpowiednią przerwą czasową. Odczekaj co najmniej minutę przed odczytem wyników, aby zapewnić stabilność pomiaru, co pozwoli na uzyskanie dokładnych informacji o stanie izolacji. Pamiętaj, aby dokonywać pomiarów w sposób systematyczny i dokładny, by uniknąć błędów spowodowanych nieprawidłowym działaniem sprzętu lub nieodpowiednimi warunkami pomiarowymi.
